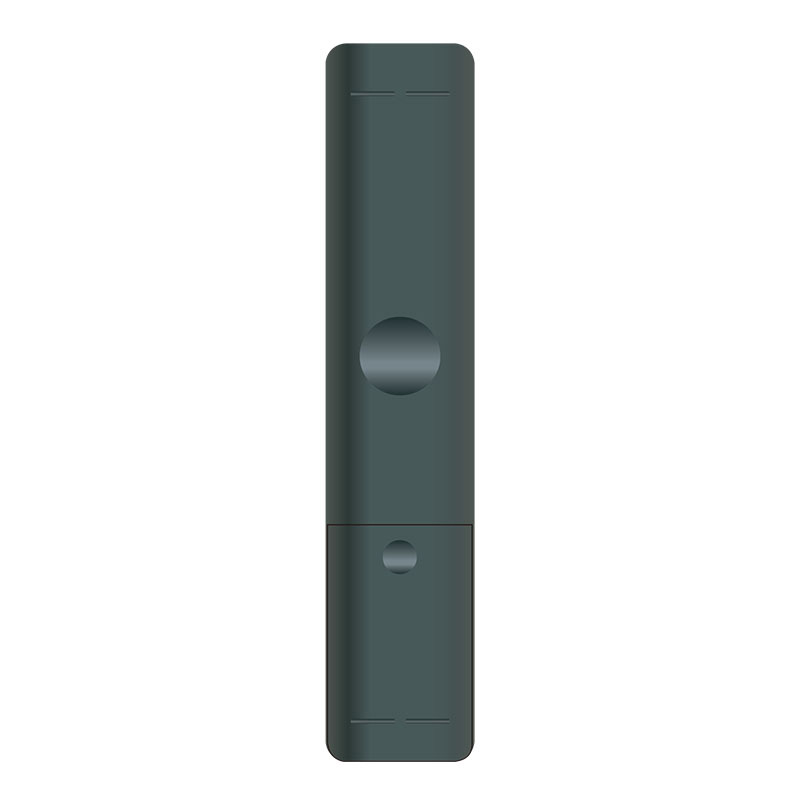

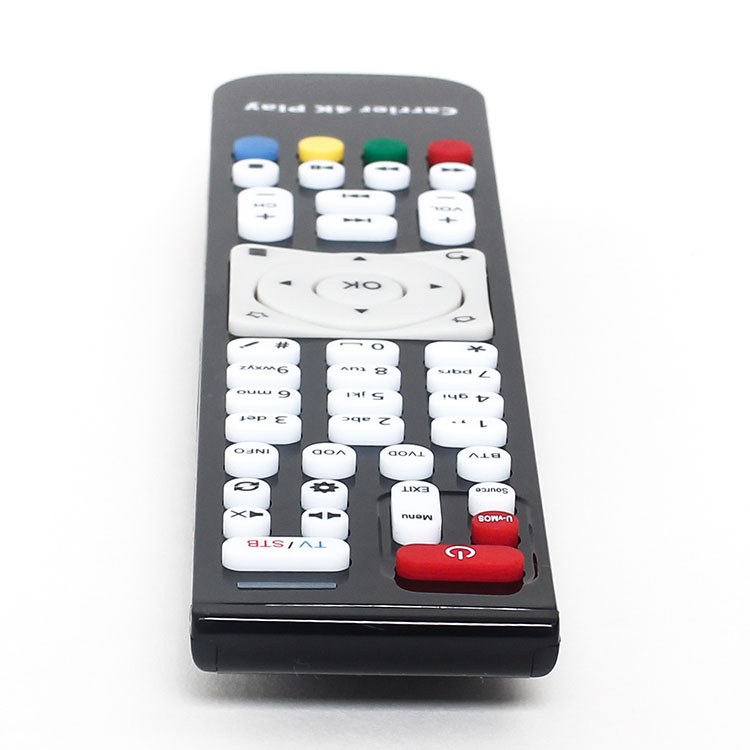

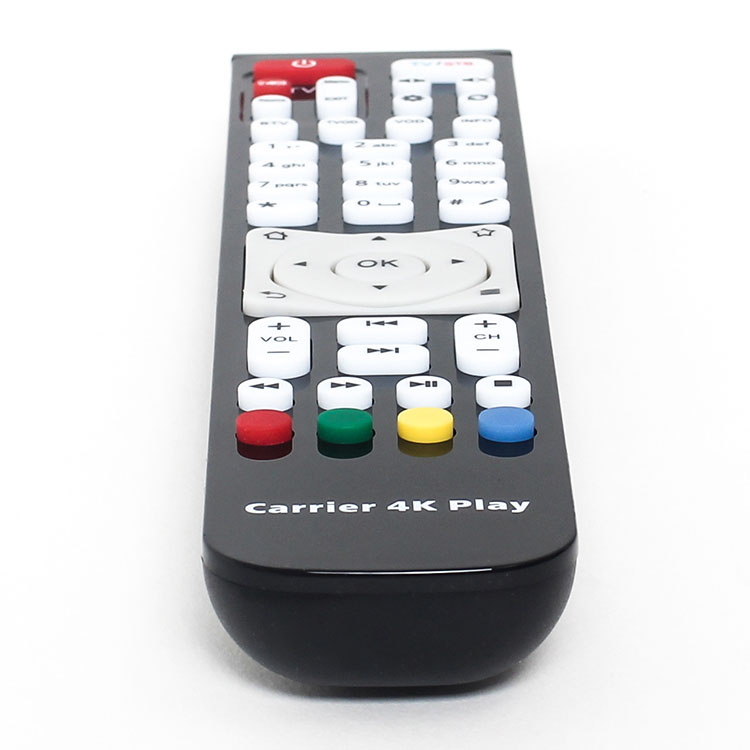

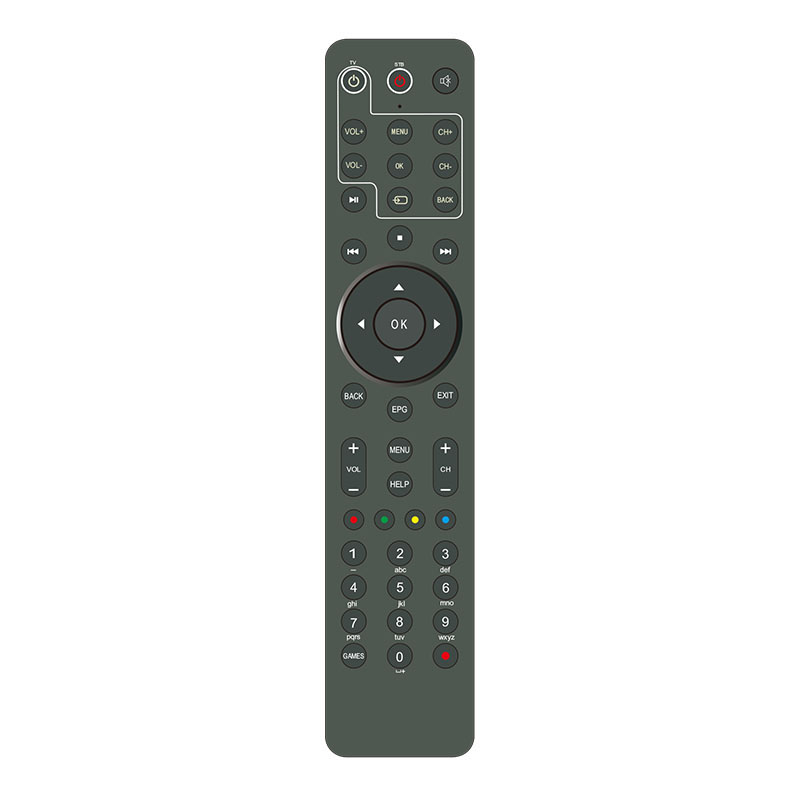

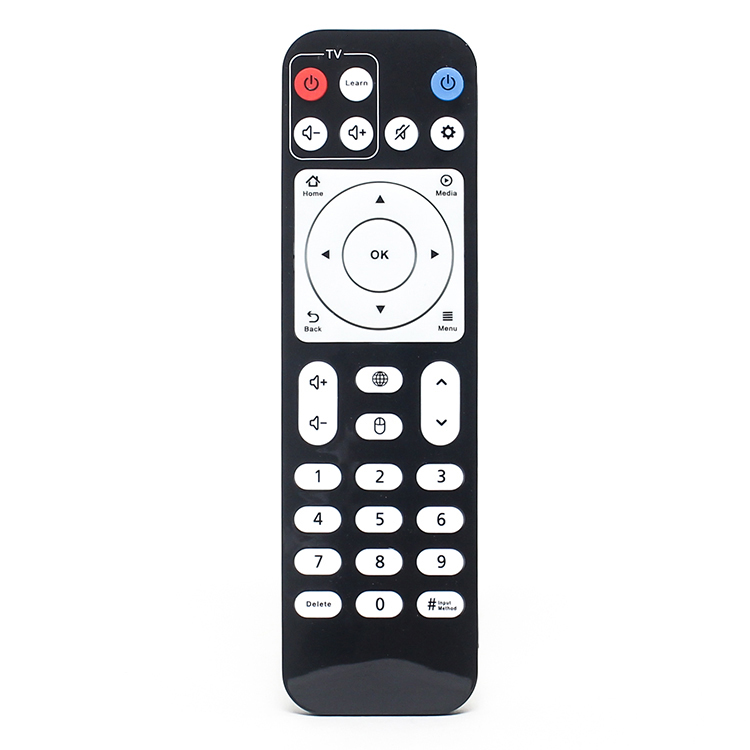

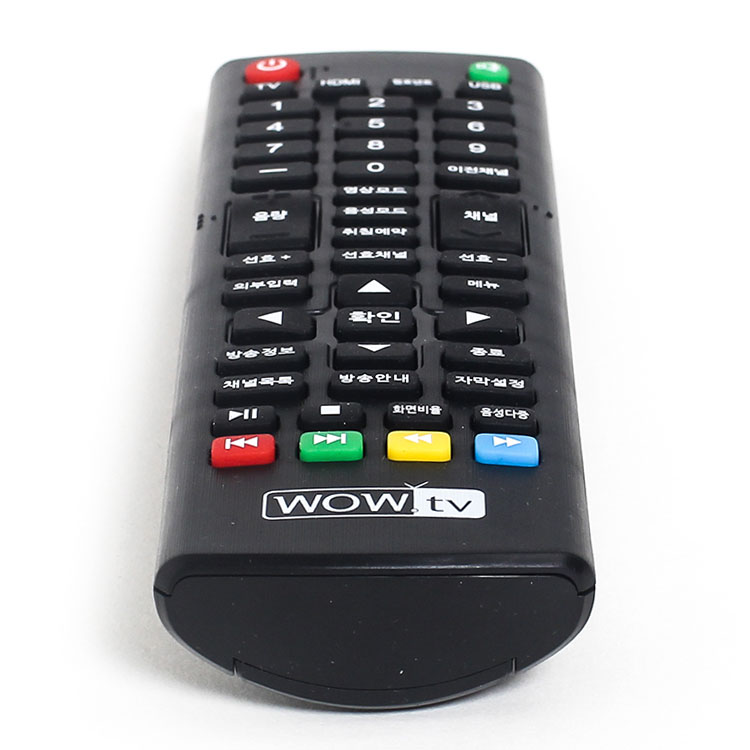

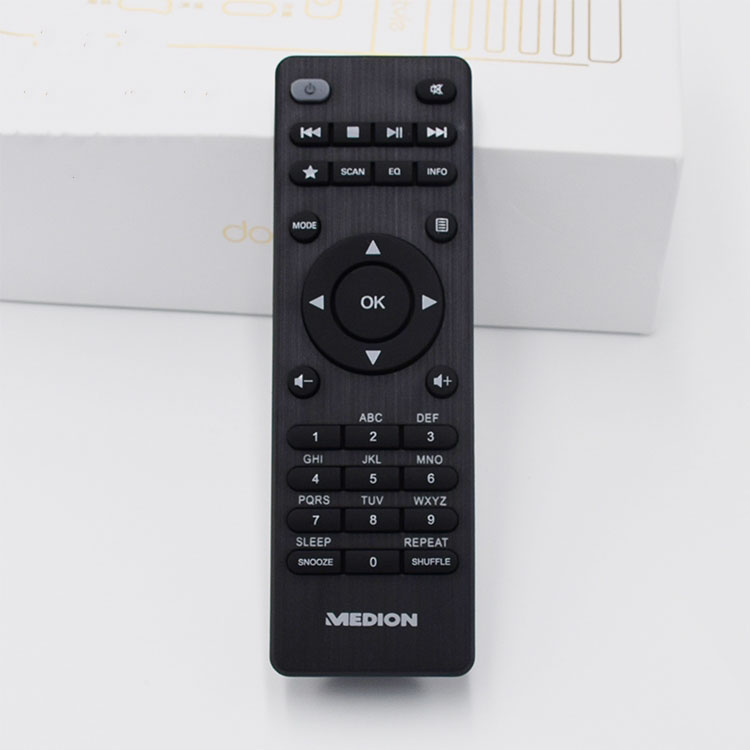

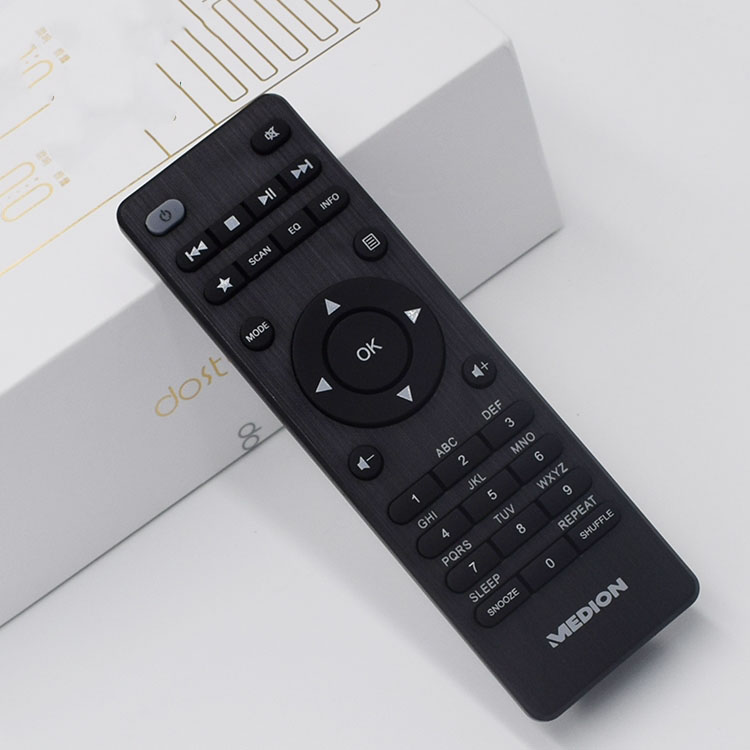

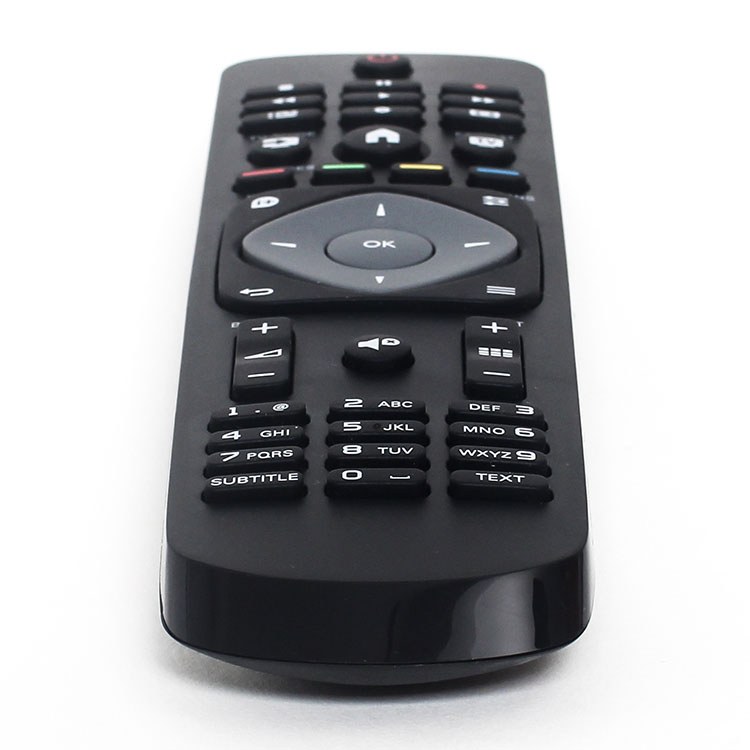

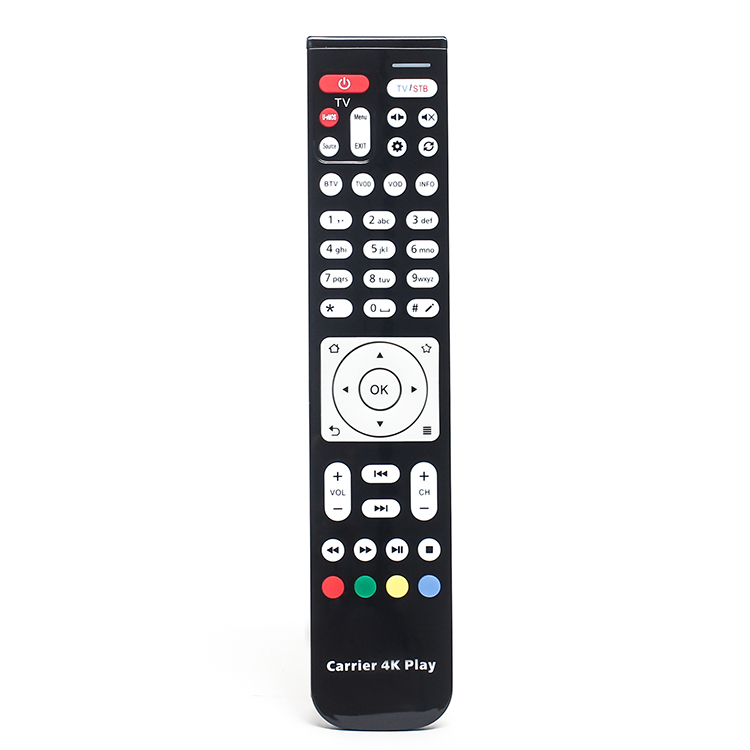

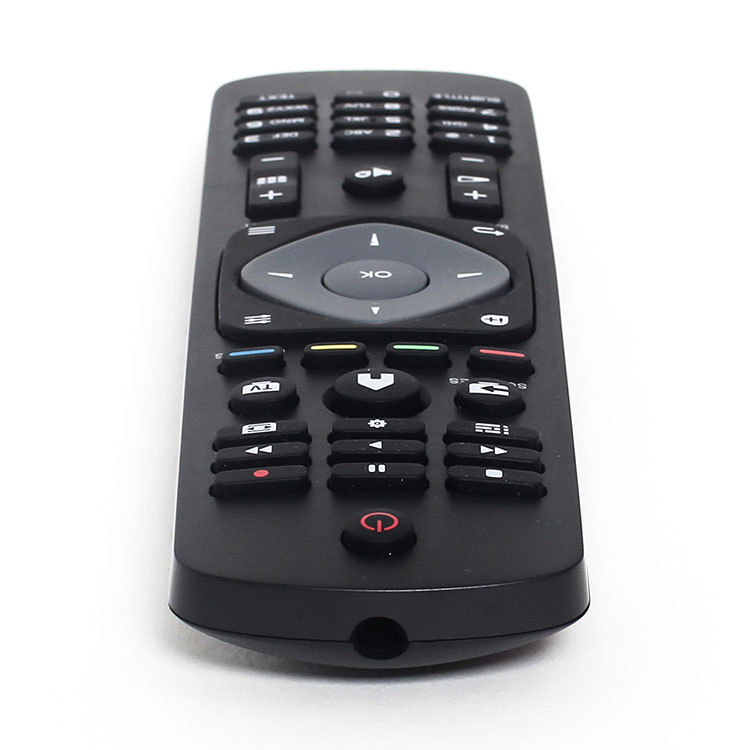

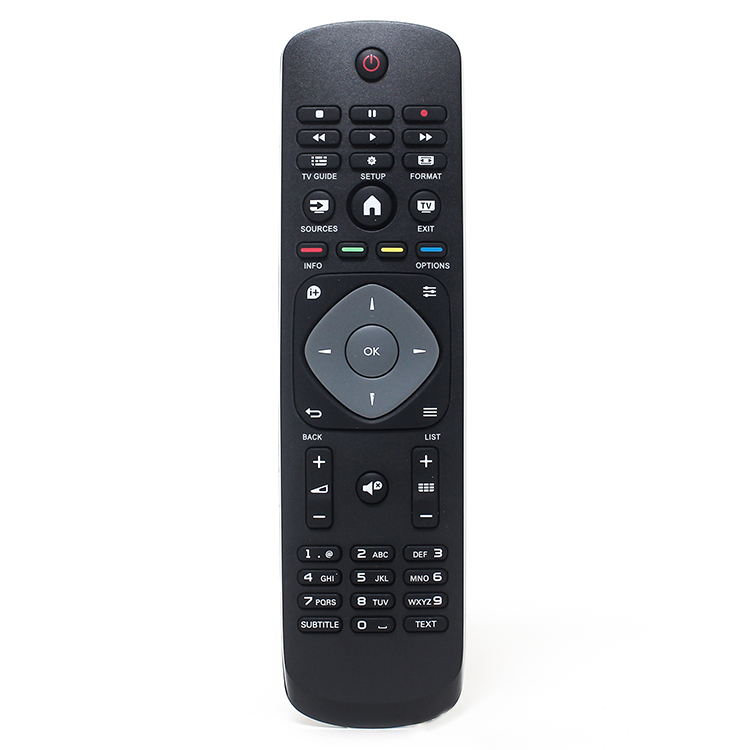

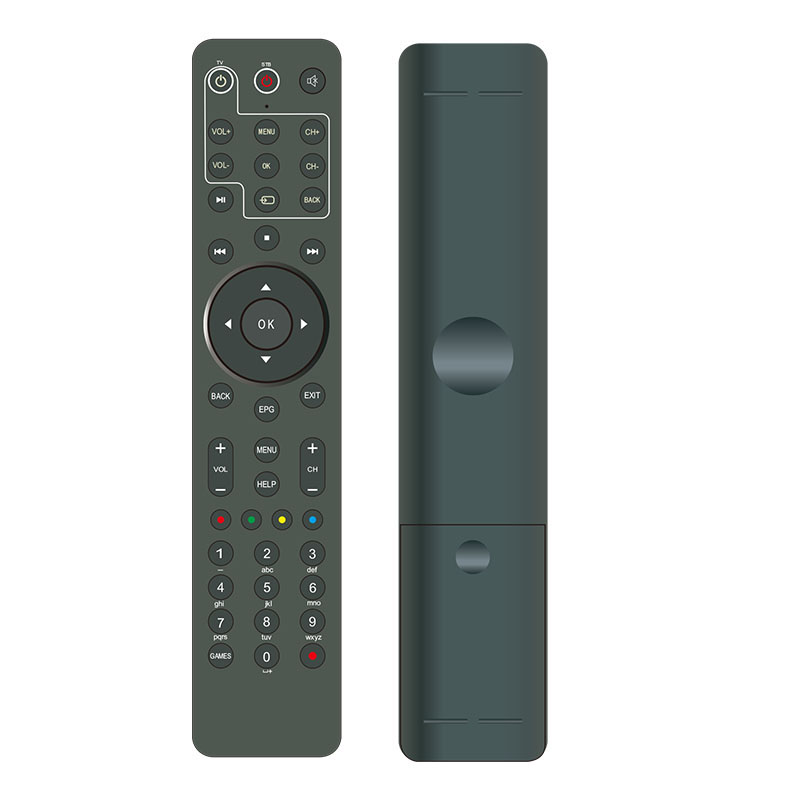

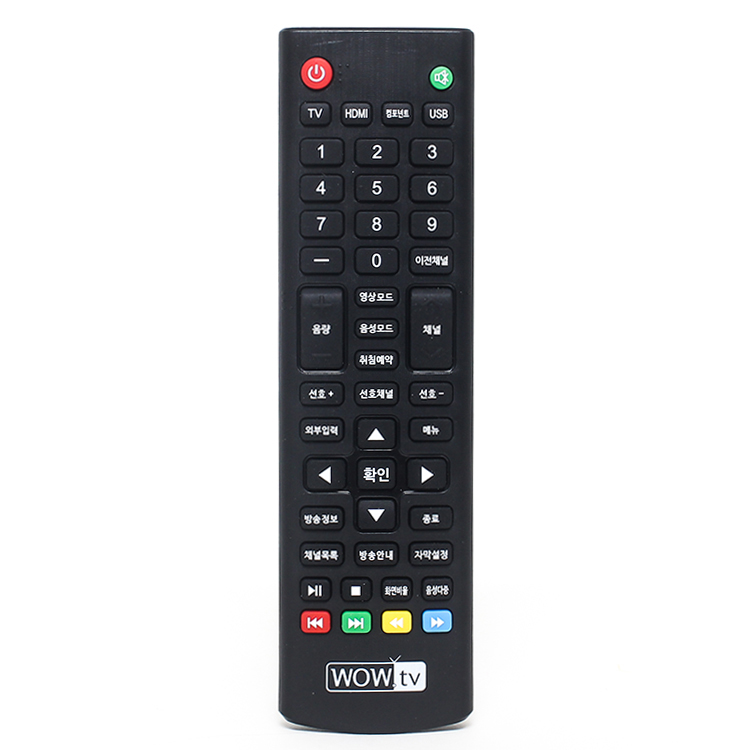

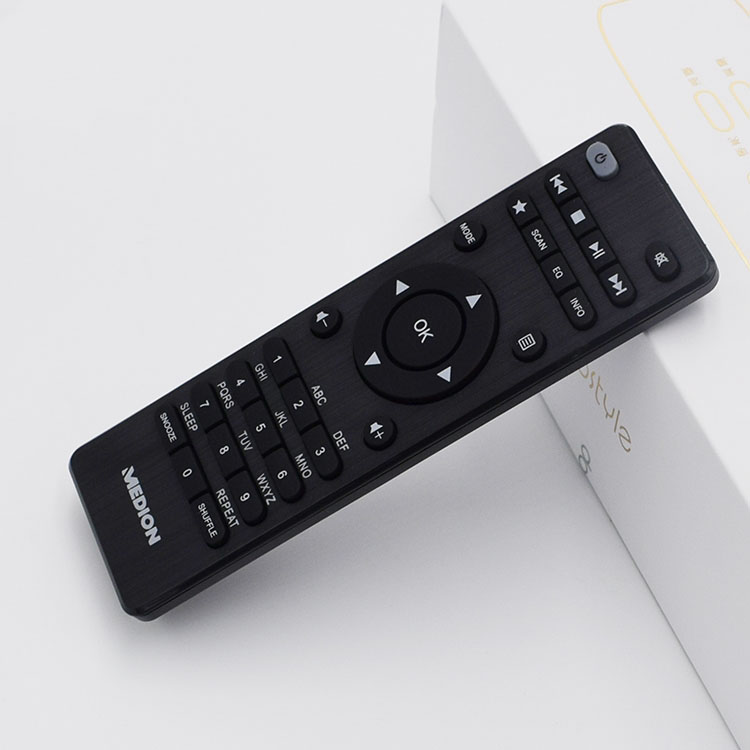

IR kaukosäädin

1. Soveltuu koodattuihin infrapunakaukosäätimeen kodinkoneisiin;

2. Voi kauko-ohjata useita kodinkoneita;

3. Siinä on oppimis-/ohjausmultipleksausnäppäin, 5–10 laitteen valintanäppäintä ja 10–20 toimintonäppäintä.Laitteen valintanäppäin ja kukin toimintonäppäin toteuttavat yhdessä laitteen ohjauksen;

4. Laitteen valintanäppäintä ja erilaisia toimintonäppäimiä voidaan käyttää useiden laitteiden yhteisten toimintojen oppimiseen ja ohjaamiseen;

5. Alhaiset kustannukset ja vahva häiriöntorjuntakyky.

Lähetä meille sähköpostia

Tuotetiedot

Tuotetunnisteet

Toiminto

1. Soveltuu koodattuihin infrapunakaukosäätimeen kodinkoneisiin;

2. Voi kauko-ohjata useita kodinkoneita;

4. Laitteen valintanäppäintä ja erilaisia toimintonäppäimiä voidaan käyttää useiden laitteiden yhteisten toimintojen oppimiseen ja ohjaamiseen;

5. Alhaiset kustannukset ja vahva häiriöntorjuntakyky.

Periaate

Kaukosäädin koostuu infrapunan vastaanotto- ja lähetyspiiristä, signaalinkäsittelypiiristä, keskusohjaimesta 8031, ohjelma- ja datamuistista, näppäimistöstä ja tilanilmaisupiiristä.

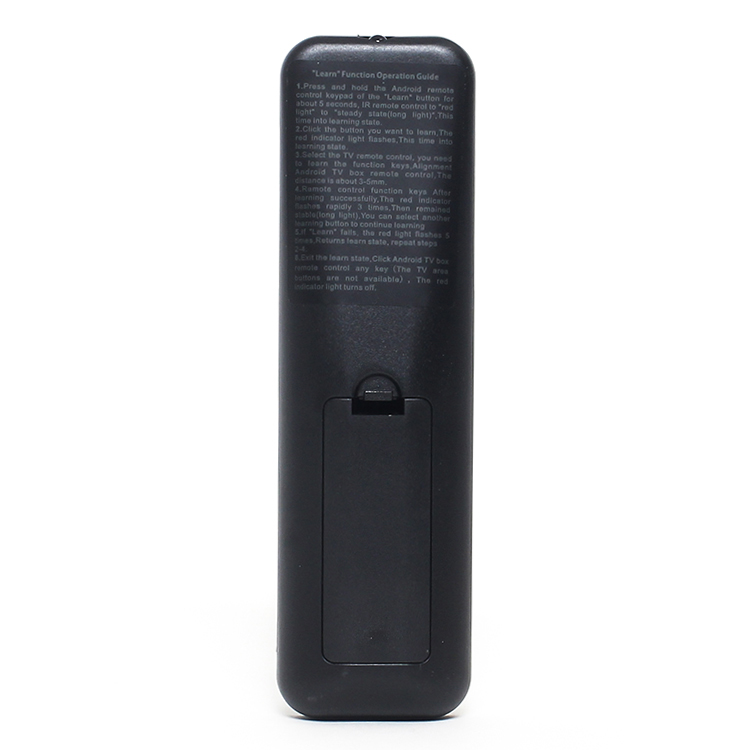

Kaukosäätimessä on kaksi tilaa: oppimistila ja ohjaustila.Kun kaukosäädin on oppimistilassa, joka kerta, kun käyttäjä painaa ohjausnäppäintä, infrapunavastaanottopiiri alkaa vastaanottaa ulkoista infrapunasignaalia ja samalla muuntaa sen sähköiseksi signaaliksi, jonka jälkeen se havaitsee, muotoilee, vahvistus, ja sitten CPU säännöllisesti näyttelee sitä.Kunkin näytteenottopisteen binääridata tallennetaan määrättyyn tallennusyksikköön, jossa on 8 bittiä yksikkönä laitteen myöhempää ohjausta varten.Kun kaukosäädin on ohjaustilassa, joka kerta kun käyttäjä painaa ohjausnäppäintä, CPU lukee sarjan binääridataa määritetystä tallennusyksiköstä ja tulostaa sarjassa (bittien ja bittien välinen aika on yhtä suuri kuin aikaväli näytteenoton aikana ) Signaalinpitopiirille samaan aikaan modulaatiopiiri suorittaa signaalin moduloinnin.Modulaatiosignaalin vahvistamisen jälkeen infrapunasäteilevä diodi lähettää sen näppäintä vastaavan laitetoiminnon ohjauksen toteuttamiseksi.
