Markkinoilla on yhä enemmän langattomia moduuleja, mutta ne voidaan jakaa karkeasti kolmeen luokkaan:
1. ASK superheterodyne -moduuli: voidaan käyttää yksinkertaisena kaukosäätimenä ja tiedonsiirtona;

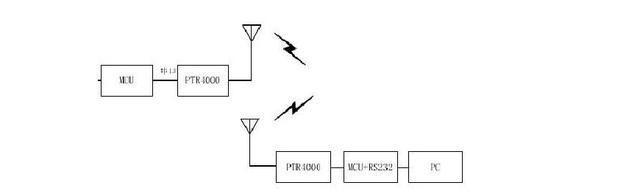

2. Langaton lähetin-vastaanotinmoduuli: Se käyttää pääasiassa yksisiruista mikrotietokonetta langattoman moduulin ohjaamiseen tietojen lähettämiseen ja vastaanottamiseen.Yleisesti käytetyt modulaatiomoodit ovat FSK ja GFSK;
3. Langaton tiedonsiirtomoduuli käyttää pääasiassa sarjaporttityökaluja tiedon vastaanottamiseen ja lähettämiseen, mikä on asiakkaiden helppokäyttöinen.Markkinoilla olevia langattomia moduuleja käytetään nyt laajalti, taajuuksilla 230MHz, 315MHz, 433MHz, 490MHz, 868MHz, 915MHz, 2,4GHz jne.
Tämä artikkeli esittelee pääasiassa langattomien 433M- ja 2.4G-moduulien ominaisuuksien vertailun.Ensinnäkin meidän on tiedettävä, että 433M:n taajuusalue on 433,05–434,79 MHz, kun taas 2,4 G:n taajuusalue on 2,4–2,5 GHz.Ne ovat kaikki lisenssivapaita ISM- (teollisuus, science and medical) avoimia taajuuskaistoja Kiinassa.Näitä taajuuskaistoja ei tarvitse käyttää.On haettava lupa paikalliselta radiohallinnolta, joten nämä kaksi kaistaa ovat olleet laajasti käytössä.
Mikä on 433 MHz?
433 MHz:n langaton lähetin-vastaanotinmoduuli käyttää korkeataajuista radiotaajuustekniikkaa, joten sitä kutsutaan myös RF433-radiotaajuus pieneksi moduuliksi.Se koostuu yhdestä IC-radiotaajuuskäyttöliittymästä, joka on tuotettu täysin digitaalisella tekniikalla, ja ATMELin yksisiruisesta AVR-mikrotietokoneesta.Se voi lähettää datasignaaleja suurella nopeudella, ja se voi pakata, tarkistaa ja korjata langattomasti lähetetyn tiedon.Komponentit ovat kaikki teollisuusstandardeja, vakaita ja toimintavarmoja, kooltaan pieniä ja helppoja asentaa.Se soveltuu useille aloille, kuten turvahälyttimeen, langattomaan automaattiseen mittarinluentaan, koti- ja teollisuusautomaatioon, kaukosäätimeen, langattomaan tiedonsiirtoon ja niin edelleen.
433M:llä on korkea vastaanottoherkkyys ja hyvä diffraktiokyky.Käytämme yleensä 433 MHz:n tuotteita isäntä-orja-viestintäjärjestelmien toteuttamiseen.Tällä tavalla isäntä-orja-topologia on itse asiassa älykäs koti, jonka etuna on yksinkertainen verkkorakenne, helppo asettelu ja lyhyt käynnistysaika.433MHz ja 470MHz ovat nyt laajalti käytössä älykkäiden mittarienluentateollisuudessa.
433 MHz:n sovellus älykodissa
1. Valonohjaus
Langaton radiotaajuusvalaistuksen ohjausjärjestelmä koostuu älypaneelikytkimestä ja himmentimestä.Himmennintä käytetään komentosignaalien lähettämiseen ja vastaanottamiseen.Komennot lähetetään radiolla kodin sähkölinjan sijaan.Jokainen paneelikytkin on varustettu eri kaukosäätimen tunnistekoodilla.Nämä koodit käyttävät 19-bittistä tunnistustekniikkaa, jotta vastaanotin voi tunnistaa jokaisen komennon tarkasti.Vaikka naapurit käyttäisivät sitä samanaikaisesti, ei koskaan tule lähetysvirheitä kaukosäätimen aiheuttamien häiriöiden takia.
2. Langaton Smart Socket
Langattomissa älykkäissä pistorasiasarjoissa käytetään pääasiassa langatonta radiotaajuustekniikkaa muiden kuin kauko-ohjattavien laitteiden (kuten vedenlämmittimien, sähkötuulettimien jne.) tehon kauko-ohjauksen toteuttamiseen, mikä ei vain lisää langattoman kaukosäätimen toimintoa näihin. laitteita, mutta myös säästää eniten energiaa ja varmistaa turvallisuuden.
3. Tietolaitteiden ohjaus
Informaatiolaitteiden ohjaus on monitoiminen kauko-ohjainjärjestelmä, joka yhdistää infrapunaohjauksen ja langattoman ohjauksen.Se voi ohjata jopa viittä infrapunalaitetta (kuten: televisiota, ilmastointilaitetta, DVD:tä, tehovahvistinta, verhoja jne.) ja langattomia laitteita, kuten kytkimiä ja pistorasiaa.Tietolaiteohjain voi siirtää tavallisten infrapunalaitteiden kaukosäätimen koodeja oppimalla korvaamaan alkuperäisen laitteen kaukosäätimen.Samalla se on myös langaton kaukosäädin, joka voi lähettää ohjaussignaaleja taajuudella 433,92MHz, joten se voi ohjata älykytkimiä, älypistorasioita ja langattomia infrapunatranspondereita tällä taajuuskaistalla.
2,4 GHz:n sovelluspiste on verkkoprotokolla, joka on kehitetty sen nopean siirtonopeuden perusteella.
Kaiken kaikkiaan voimme valita moduuleja eri taajuuksilla eri verkkomenetelmien mukaan.Jos verkkomenetelmä on suhteellisen helppo ja vaatimukset suhteellisen yksinkertaiset, yhdellä isännällä on useita orjia, kustannukset ovat alhaiset ja käyttöympäristö on monimutkaisempi, voimme käyttää 433 MHz:n langatonta moduulia;suhteellisesti sanottuna, jos verkkotopologia on monimutkaisempi ja toimivampi Laaja valikoima tuotteita, joilla on vahva verkon kestävyys, alhaiset virrankulutusvaatimukset, yksinkertainen kehitys ja 2,4 GHz:n verkkotoiminto on paras valinta.
Postitusaika: 05.06.2021
